Android Binder 机制介绍

介绍Binder机制的组成结构,解析Binder的设计。

面向对象的IPC - Binder

c/s架构,客户端要找得到服务端。 Binder使用Client-Server通信方式:一个进程作为Server提供诸如视频/音频解码,视频捕获,地址本查询,网络连接等服务;多个进程作为Client向Server发起服务请求,获得所需要的服务。要想实现Client-Server通信据必须实现以下两点:一是server必须有确定的访问接入点或者说地址来接受Client的请求,并且Client可以通过某种途径获知Server的地址;二是制定Command-Reply协议来传输数据。例如在网络通信中Server的访问接入点就是Server主机的IP地址+端口号,传输协议为TCP协议。对Binder而言,Binder可以看成Server提供的实现某个特定服务的访问接入点, Client通过这个‘地址’向Server发送请求来使用该服务;对Client而言,Binder可以看成是通向Server的管道入口,要想和某个Server通信首先必须建立这个管道并获得管道入口。

与其它IPC不同,Binder使用了面向对象的思想来描述作为访问接入点的Binder及其在Client中的入口。Binder是一个实体位于Server中的对象,该对象提供了一套方法用以实现对服务的请求,就象类的成员函数。遍布于client中的入口可以看成指向这个binder对象的‘指针’,一旦获得了这个‘指针’就可以调用该对象的方法访问server。在Client看来,通过Binder‘指针’调用其提供的方法和通过指针调用其它任何本地对象的方法并无区别,尽管前者的实体位于远端Server中,而后者实体位于本地内存中。‘指针’是C++的术语,而更通常的说法是引用,即Client通过Binder的引用访问Server。而软件领域另一个术语‘句柄’也可以用来表述Binder在Client中的存在方式。从通信的角度看,Client中的Binder也可以看作是Server Binder的‘代理’,在本地代表远端Server为Client提供服务。本文中会使用‘引用’或‘句柄’这个两广泛使用的术语。

Binder对象是一个可以跨进程引用的对象,它的实体位于一个进程中,而它的引用却遍布于系统的各个进程之中。

面向对象思想的引入将进程间通信转化为通过对某个Binder对象的引用调用该对象的方法,而其独特之处在于Binder对象是一个可以跨进程引用的对象,它的实体位于一个进程中,而它的引用却遍布于系统的各个进程之中。最诱人的是,这个引用和java里引用一样既可以是强类型,也可以是弱类型,而且可以从一个进程传给其它进程,让大家都能访问同一Server,就象将一个对象或引用赋值给另一个引用一样。Binder模糊了进程边界,淡化了进程间通信过程,整个系统仿佛运行于同一个面向对象的程序之中。形形色色的Binder对象以及星罗棋布的引用仿佛粘接各个应用程序的胶水,这也是Binder在英文里的原意。

当然面向对象只是针对应用程序而言,对于Binder驱动和内核其它模块一样使用C语言实现,没有类和对象的概念。Binder驱动为面向对象的进程间通信提供底层支持。

Binder 通信模型

Binder框架定义了四个角色:Server,Client,ServiceManager(以后简称SMgr)以及Binder驱动。其中Server,Client,SMgr运行于用户空间,驱动运行于内核空间。这四个角色的关系和互联网类似:Server是服务器,Client是客户终端,SMgr是域名服务器(DNS),驱动是路由器。

Binder 驱动

和路由器一样,Binder驱动虽然默默无闻,却是通信的核心。尽管名叫‘驱动’,实际上和硬件设备没有任何关系,只是实现方式和设备驱动程序是一样的:它工作于内核态,提供open(),mmap(),poll(),ioctl()等标准文件操作,以字符驱动设备中的misc设备注册在设备目录/dev下,用户通过/dev/binder访问该它。驱动负责进程之间Binder通信的建立,Binder在进程之间的传递,Binder引用计数管理,数据包在进程之间的传递和交互等一系列底层支持。驱动和应用程序之间定义了一套接口协议,主要功能由ioctl()接口实现,不提供read(),write()接口,因为ioctl()灵活方便,且能够一次调用实现先写后读以满足同步交互,而不必分别调用write()和read()。Binder驱动的代码位于linux目录的drivers/misc/binder.c中。

ServiceManager 与实名Binder

和DNS类似,SMgr的作用是将字符形式的Binder名字转化成Client中对该Binder的引用,使得Client能够通过Binder名字获得对Server中Binder实体的引用。注册了名字的Binder叫实名Binder,就象每个网站除了有IP地址外还有自己的网址。Server创建了Binder实体,为其取一个字符形式,可读易记的名字,将这个Binder连同名字以数据包的形式通过Binder驱动发送给SMgr,通知SMgr注册一个名叫张三的Binder,它位于某个Server中。驱动为这个穿过进程边界的Binder创建位于内核中的实体节点以及SMgr对实体的引用,将名字及新建的引用打包传递给SMgr。SMgr收数据包后,从中取出名字和引用填入一张查找表中。

ServiceManager什么时候注册的

细心的读者可能会发现其中的蹊跷:SMgr是一个进程,Server是另一个进程,Server向SMgr注册Binder必然会涉及进程间通信。当前实现的是进程间通信却又要用到进程间通信,这就好象蛋可以孵出鸡前提却是要找只鸡来孵蛋。Binder的实现比较巧妙:预先创造一只鸡来孵蛋:SMgr和其它进程同样采用Binder通信,SMgr是Server端,有自己的Binder对象(实体),其它进程都是Client,需要通过这个Binder的引用来实现Binder的注册,查询和获取。SMgr提供的Binder比较特殊,它没有名字也不需要注册,当一个进程使用BINDER_SET_CONTEXT_MGR命令将自己注册成SMgr时Binder驱动会自动为它创建Binder实体(这就是那只预先造好的鸡)。其次这个Binder的引用在所有Client中都固定为0而无须通过其它手段获得。也就是说,一个Server若要向SMgr注册自己Binder就必需通过0这个引用号和SMgr的Binder通信。类比网络通信,0号引用就好比域名服务器的地址,你必须预先手工或动态配置好。要注意这里说的Client是相对SMgr而言的,一个应用程序可能是个提供服务的Server,但对SMgr来说它仍然是个Client。

Client 获得实名Binder的引用

Server向SMgr注册了Binder实体及其名字后,Client就可以通过名字获得该Binder的引用了。Client也利用保留的0号引用向SMgr请求访问某个Binder:我申请获得名字叫张三的Binder的引用。SMgr收到这个连接请求,从请求数据包里获得Binder的名字,在查找表里找到该名字对应的条目,从条目中取出Binder的引用,将该引用作为回复发送给发起请求的Client。从面向对象的角度,这个Binder对象现在有了两个引用:一个位于SMgr中,一个位于发起请求的Client中。如果接下来有更多的Client请求该Binder,系统中就会有更多的引用指向该Binder,就象java里一个对象存在多个引用一样。而且类似的这些指向Binder的引用是强类型,从而确保只要有引用Binder实体就不会被释放掉。通过以上过程可以看出,SMgr象个火车票代售点,收集了所有火车的车票,可以通过它购买到乘坐各趟火车的票-得到某个Binder的引用。

匿名 Binder

并不是所有Binder都需要注册给SMgr广而告之的。Server端可以通过已经建立的Binder连接将创建的Binder实体传给Client,当然这条已经建立的Binder连接必须是通过实名Binder实现。由于这个Binder没有向SMgr注册名字,所以是个匿名Binder。Client将会收到这个匿名Binder的引用,通过这个引用向位于Server中的实体发送请求。匿名Binder为通信双方建立一条私密通道,只要Server没有把匿名Binder发给别的进程,别的进程就无法通过穷举或猜测等任何方式获得该Binder的引用,向该Binder发送请求。

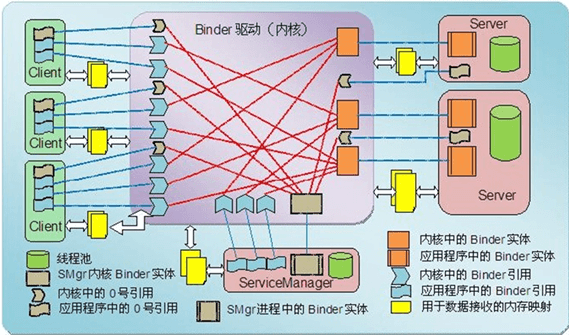

下图展示了参与Binder通信的所有角色,将在后面的内容中一一提到。

Binder通信模型

Binder 内存映射和接收缓存区管理

暂且撇开Binder,考虑一下传统的IPC方式中,数据是怎样从发送端到达接收端的呢?通常的做法是,发送方将准备好的数据存放在缓存区中,调用API通过系统调用进入内核中。内核服务程序在内核空间分配内存,将数据从发送方缓存区复制到内核缓存区中。接收方读数据时也要提供一块缓存区,内核将数据从内核缓存区拷贝到接收方提供的缓存区中并唤醒接收线程,完成一次数据发送。这种存储-转发机制有两个缺陷:首先是效率低下,需要做两次拷贝:用户空间->内核空间->用户空间。Linux使用copy_from_user()和copy_to_user()实现这两个跨空间拷贝,在此过程中如果使用了高端内存(high memory),这种拷贝需要临时建立/取消页面映射,造成性能损失。其次是接收数据的缓存要由接收方提供,可接收方不知道到底要多大的缓存才够用,只能开辟尽量大的空间或先调用API接收消息头获得消息体大小,再开辟适当的空间接收消息体。两种做法都有不足,不是浪费空间就是浪费时间。

Binder采用一种全新策略:由Binder驱动负责管理数据接收缓存。我们注意到Binder驱动实现了mmap()系统调用,这对字符设备是比较特殊的,因为mmap()通常用在有物理存储介质的文件系统上,而象Binder这样没有物理介质,纯粹用来通信的字符设备没必要支持mmap()。Binder驱动当然不是为了在物理介质和用户空间做映射,而是用来创建数据接收的缓存空间。先看mmap()是如何使用的:

fd = open("/dev/binder", O_RDWR);

mmap(NULL, MAP_SIZE, PROT_READ, MAP_PRIVATE, fd, 0);

这样Binder的接收方就有了一片大小为MAP_SIZE的接收缓存区。mmap()的返回值是内存映射在用户空间的地址,不过这段空间是由驱动管理,用户不必也不能直接访问(映射类型为PROT_READ,只读映射)。

接收缓存区映射好后就可以做为缓存池接收和存放数据了。前面说过,接收数据包的结构为binder_transaction_data,但这只是消息头,真正的有效负荷位于data.buffer所指向的内存中。这片内存不需要接收方提供,恰恰是来自mmap()映射的这片缓存池。在数据从发送方向接收方拷贝时,驱动会根据发送数据包的大小,使用最佳匹配算法从缓存池中找到一块大小合适的空间,将数据从发送缓存区复制过来。要注意的是,存放binder_transaction_data结构本身以及表4中所有消息的内存空间还是得由接收者提供,但这些数据大小固定,数量也不多,不会给接收方造成不便。映射的缓存池要足够大,因为接收方的线程池可能会同时处理多条并发的交互,每条交互都需要从缓存池中获取目的存储区,一旦缓存池耗竭将产生导致无法预期的后果。

有分配必然有释放。接收方在处理完数据包后,就要通知驱动释放data.buffer所指向的内存区。在介绍Binder协议时已经提到,这是由命令BC_FREE_BUFFER完成的。

通过上面介绍可以看到,驱动为接收方分担了最为繁琐的任务:分配/释放大小不等,难以预测的有效负荷缓存区,而接收方只需要提供缓存来存放大小固定,最大空间可以预测的消息头即可。在效率上,由于mmap()分配的内存是映射在接收方用户空间里的,所有总体效果就相当于对有效负荷数据做了一次从发送方用户空间到接收方用户空间的直接数据拷贝,省去了内核中暂存这个步骤,提升了一倍的性能。顺便再提一点,Linux内核实际上没有从一个用户空间到另一个用户空间直接拷贝的函数,需要先用copy_from_user()拷贝到内核空间,再用copy_to_user()拷贝到另一个用户空间。为了实现用户空间到用户空间的拷贝,mmap()分配的内存除了映射进了接收方进程里,还映射进了内核空间。所以调用copy_from_user()将数据拷贝进内核空间也相当于拷贝进了接收方的用户空间,这就是Binder只需一次拷贝的‘秘密’。

参考

universus的专栏 - Android Binder设计与实现 - 设计篇 Android AIDL简介与使用
